КЕРІВНИЦТВО З ІНСТАЛЯЦІЇ ТА НАЛАШТУВАННЯ ПРОГРАМНОГО ЗАБЕЗПЕЧЕННЯ “SHERIFF 6” та “ШЕРИФ 6 му”

Программа шериф sheriff скачать настроить

Завантажити | скачати програмне забезпечення Sheriff 6, 6m

та 6 mu (програму Шериф 6, 6м, 6му) можливо на сайті: http://sheriff.company/


SHERIFF6 працює ВИКЛЮЧНО на Windows 32bit


ІНСТАЛЯЦІЯ ПРОГРАМИ “SHERIFF 6”

1. ВСТАНОВЛЕННЯ ПРОГРАМИ “SHERIFF 6” (ШЕРИФ 6)

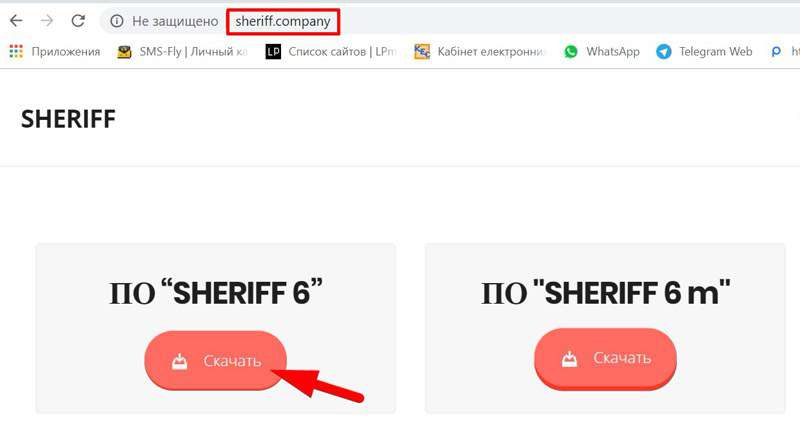

Завантажуємо інсталяційний файл з сайту http://sheriff.company/

sheriff шериф шеріф програма полиграф скачать



В завантаженнях браузера знаходимо архів програми, розпаковуємо його та переміщуємо на Робочий стіл комп’ютера.

sheriff шериф шеріф програма полиграф скачать

sheriff шериф шеріф програма полиграф скачать


sheriff шериф шеріф програма полиграф скачать

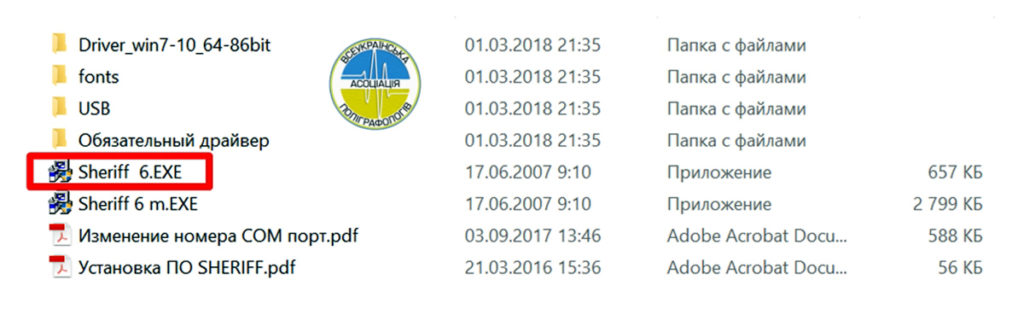

Якщо у Вас програма Sheriff на флеш-накопичувачі, то знаходимо в теці Sheriff 6 файл з розширенням “exe”.

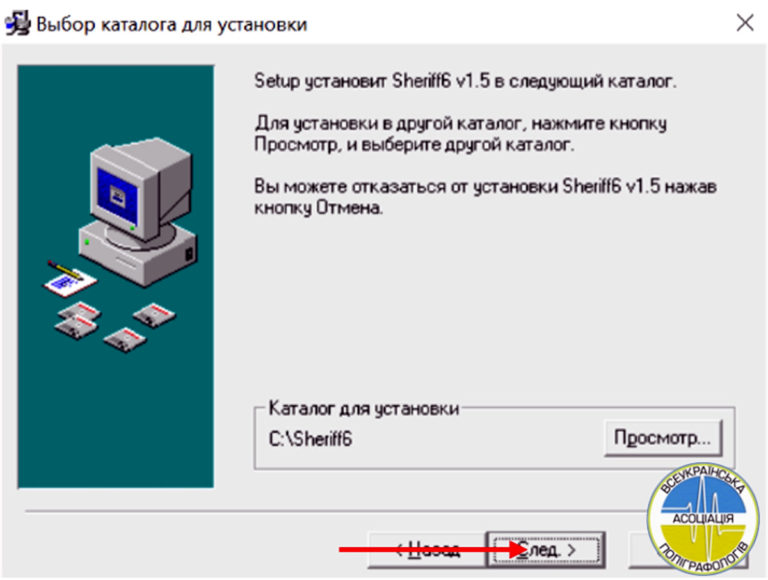

Не змінюємо місце інсталяції та погоджуємося на встановлення за замовчанням на диск С.

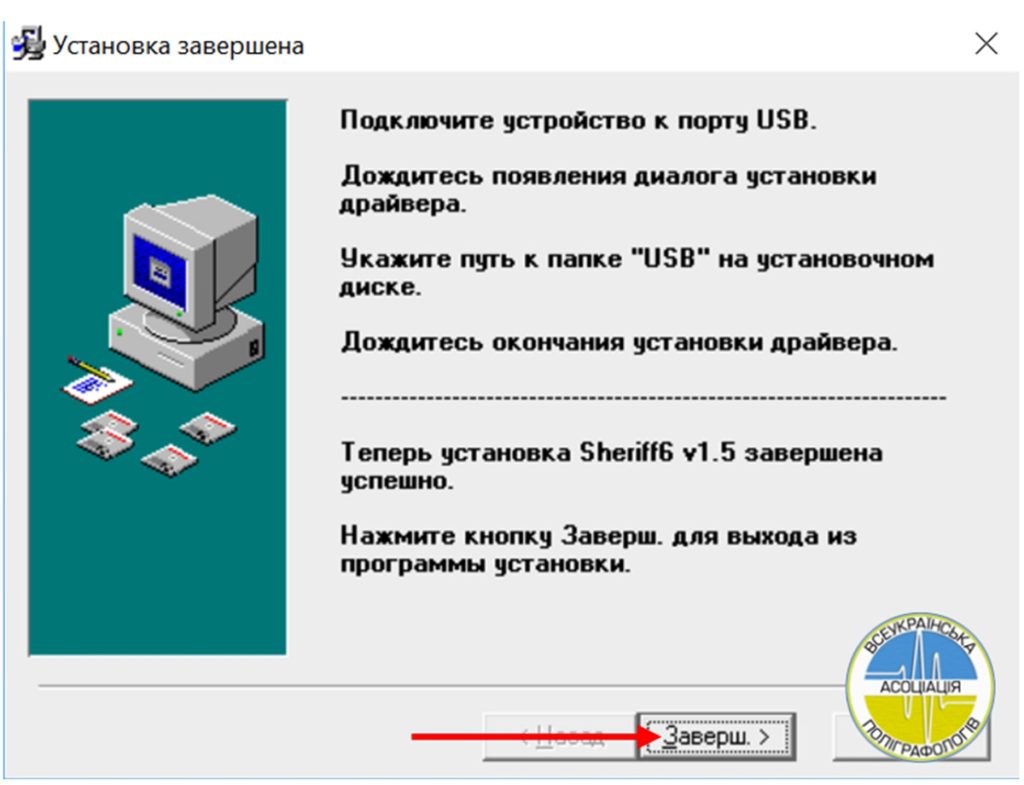

При появі нових вікон натискаємо завжди «След.» та завершуємо інсталяцію.

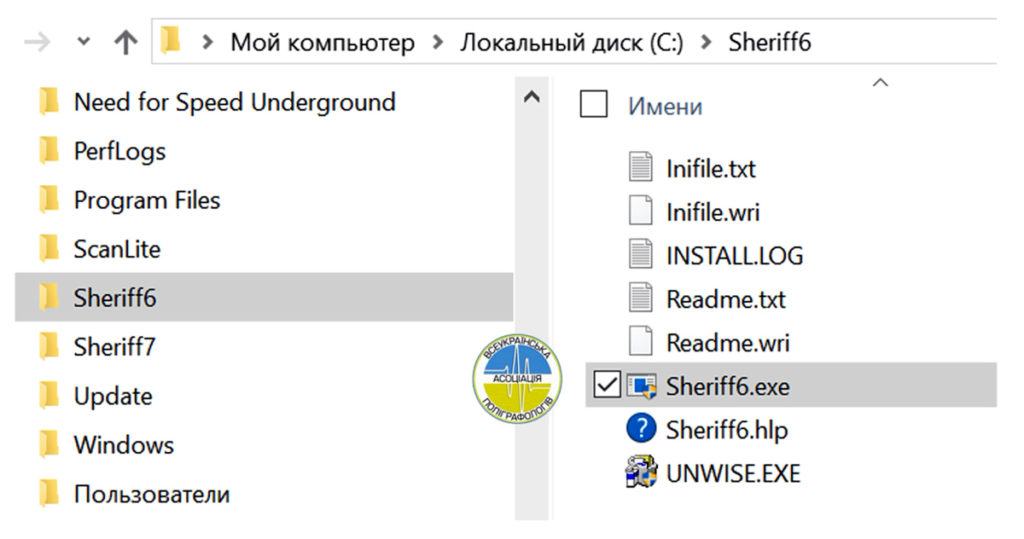

Після виконання всіх вищеперелічених дій відкриваємо диск С, знаходимо та відкриваємо на ньому теку «Sheriff6».

В теці знаходимо файл «Sheriff6.exe».

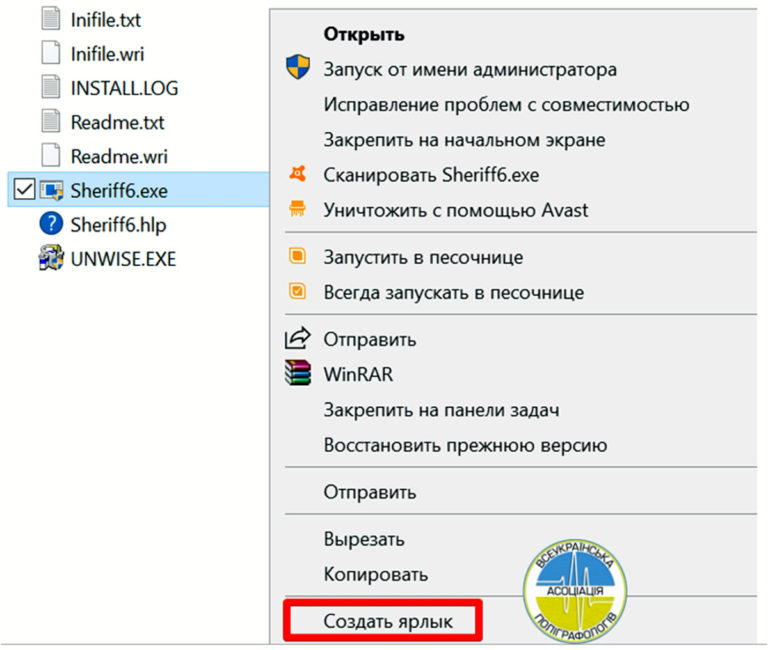

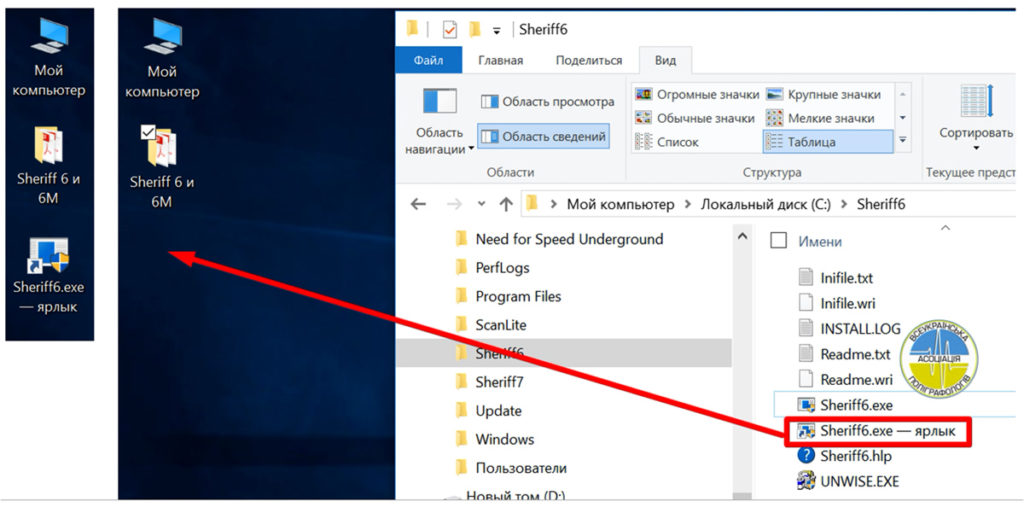

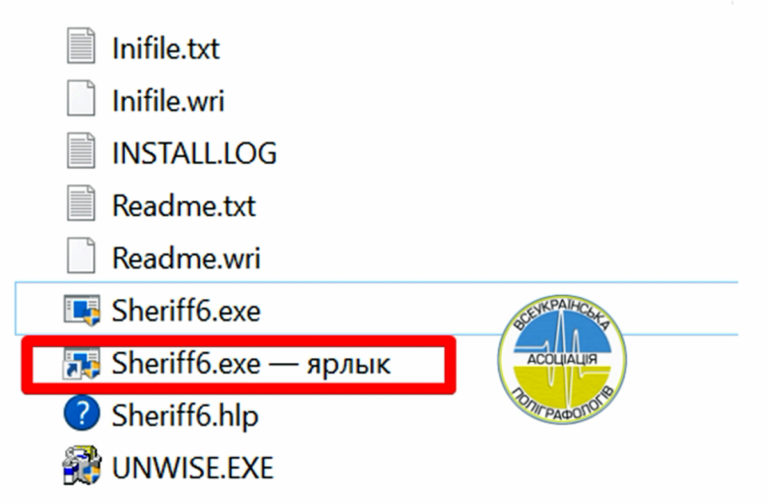

Виділяємо даний файл та, натискаючи один раз праву кнопку «миші», створюємо ярлик для цього файлу.

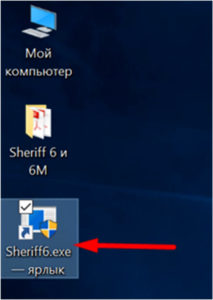

Переміщуємо ярлик «Sheriff6.exe – ярлык» на робочий стіл


2. ІНСТАЛЯЦІЯ ДРАЙВЕРІВ ДЛЯ ТОГО, ЩОБ КОМП’ЮТЕР “ЗНАЙШОВ” ВАШ ПОЛІГРАФ

Встановлюємо ТРИ драйвери:

Перший драйвер

Відкриваємо на робочому столі теку «Sheriff 6 и 6М» та знаходимо в ній теку «USB».

Відкриваємо теку «USB».

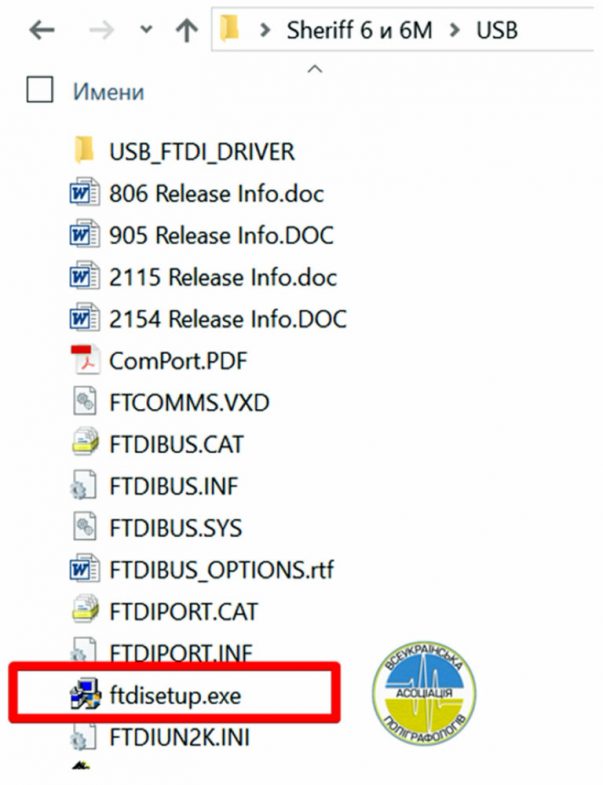

В теці «USB» знаходимо файл «ftdisetup.exe». Запускаємо його подвійним натисканням лівої кнопки «миші» та надаємо дозвіл на встановлення.

Другий драйвер

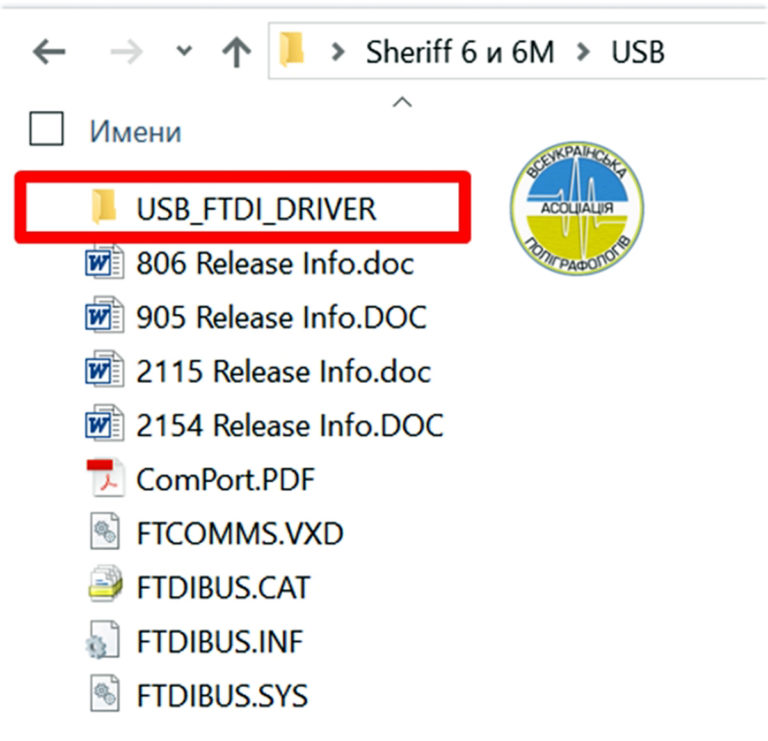

В теці «USB» знаходимо теку «USB_FTDI_DRIVER».

Відкриваємо її.

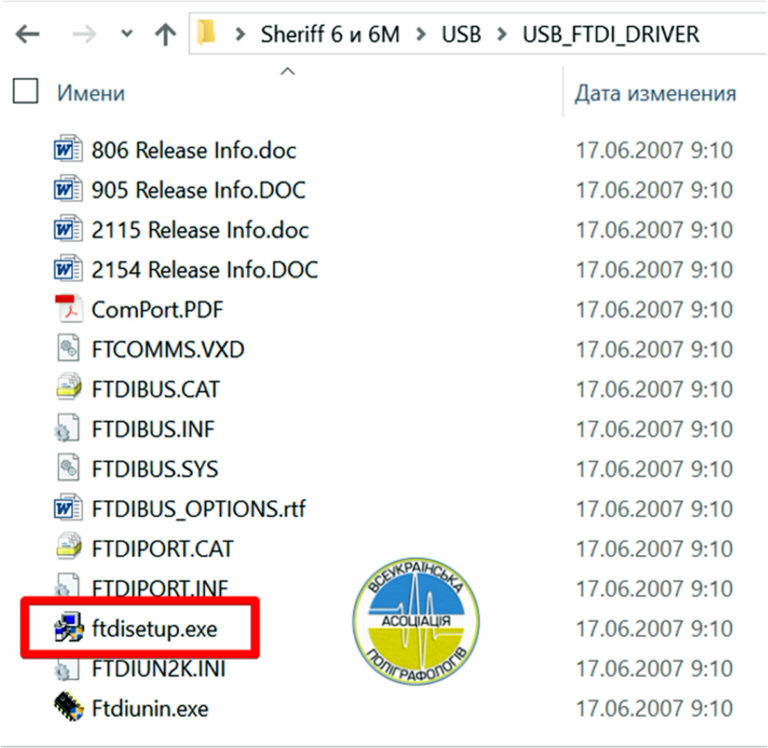

В теці «USB_FTDI_DRIVER» знаходимо файл «ftdisetup.exe».

Запускаємо його подвійним натисканням лівої кнопки «миші» та надаємо дозвіл на встановлення.

Третій драйвер

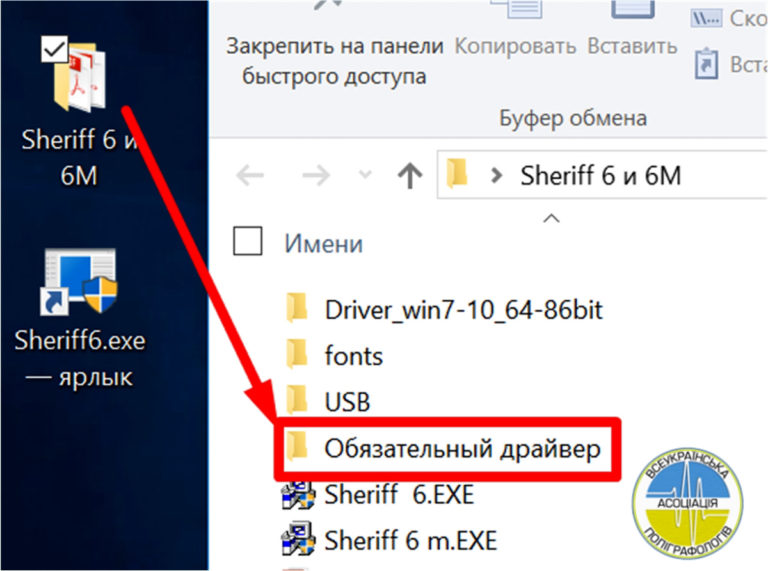

Відкриваємо на робочому столі теку «Sheriff 6 и 6М» та знаходимо в ній теку «Обязательный драйвер».

Відкриваємо теку «Обязательный драйвер».

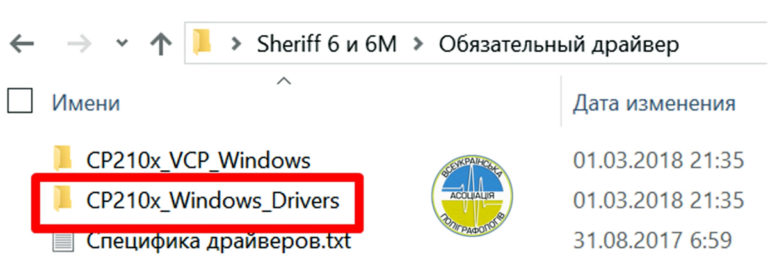

В теці «Обязательный драйвер» знаходимо теку «CP210x_Windows_Drivers».

Відкриваємо її.

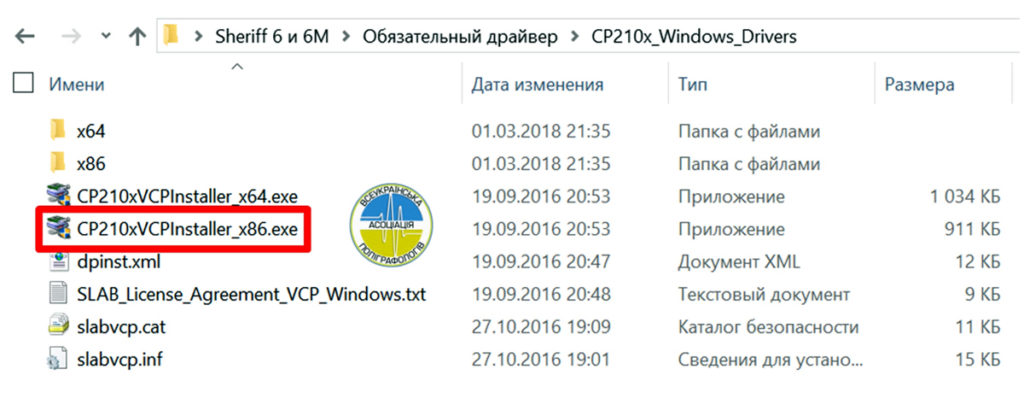

В теці «CP210x_Windows_Drivers» знаходимо файл «CP210xVCPInstaller_x86.exe».

Запускаємо його подвійним натисканням лівої кнопки миші.

Даємо всі згоди та приймаємо запропоновані в ході інсталяції умови.


3. «КЕРУЮЧИЙ» ФАЙЛ

Для налаштування ПО Sheriff6 знаходимо «керуючий» файл “Sheriff6.ini”

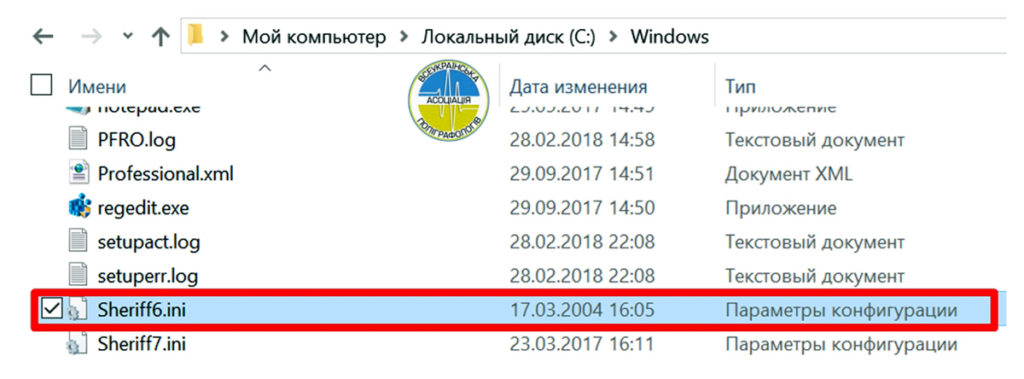

«Керуючий» файл в більшості випадків розташовується в теці “Windows» на диску С:

Для того, щоб мати змогу вносити зміни в даний файл необхідно надати відповідні доступи, оскільки за замовченням цей файл захищений від змін.

Доступ надаємо наступним чином:

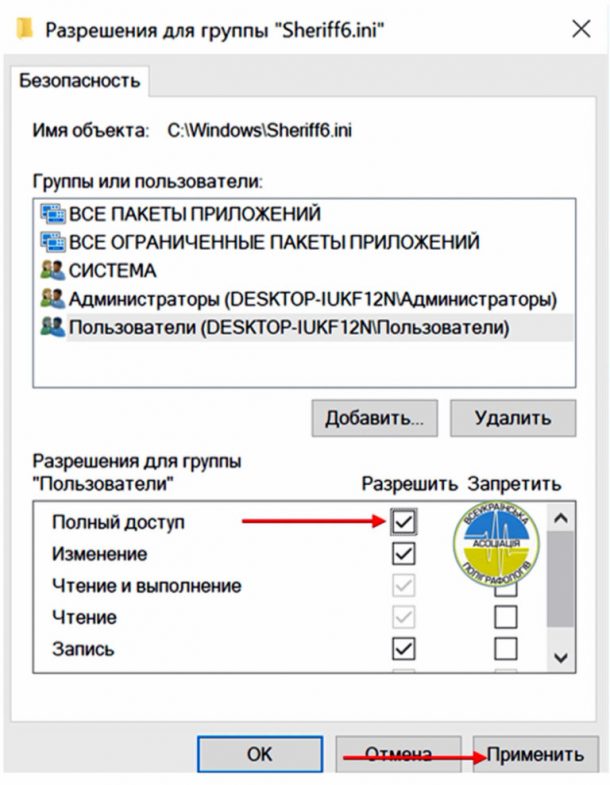

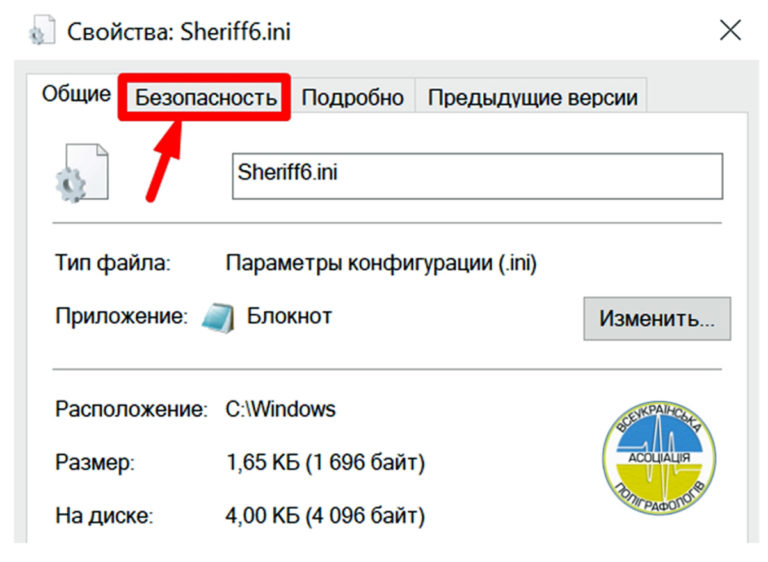

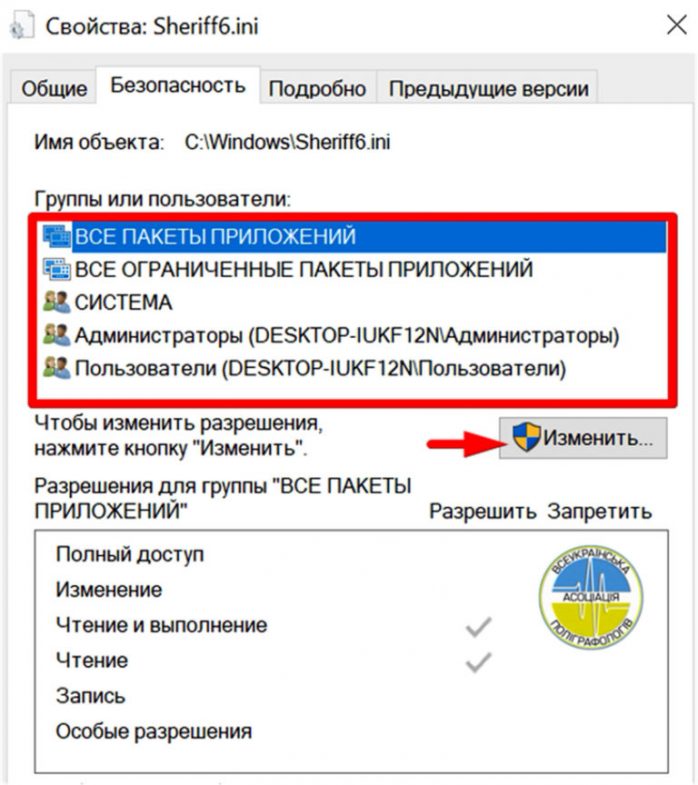

Заходимо у «Свойства» файла «Sheriff6.ini»

Заходимо у вкладку «Безопасность»

Всім користувачам надаємо право повного доступу до цього файлу:

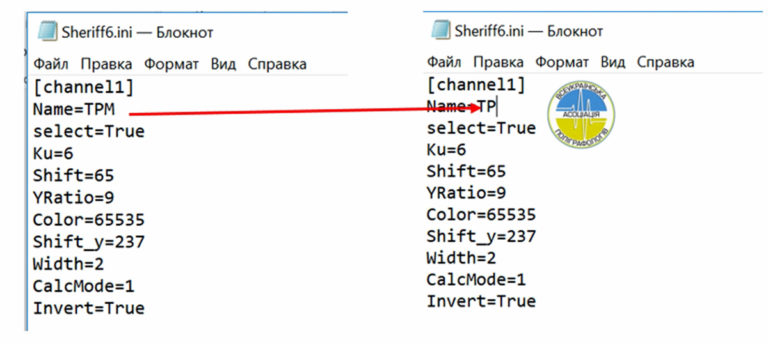

Відкриваємо файл «Sheriff6.ini» та в графі «Name=ТРМ» видаляємо літеру «М».

Закриваємо файл та зберігаємо зміни.

Запускаємо файл «Sheriff6.exe — ярлык» на робочому столі

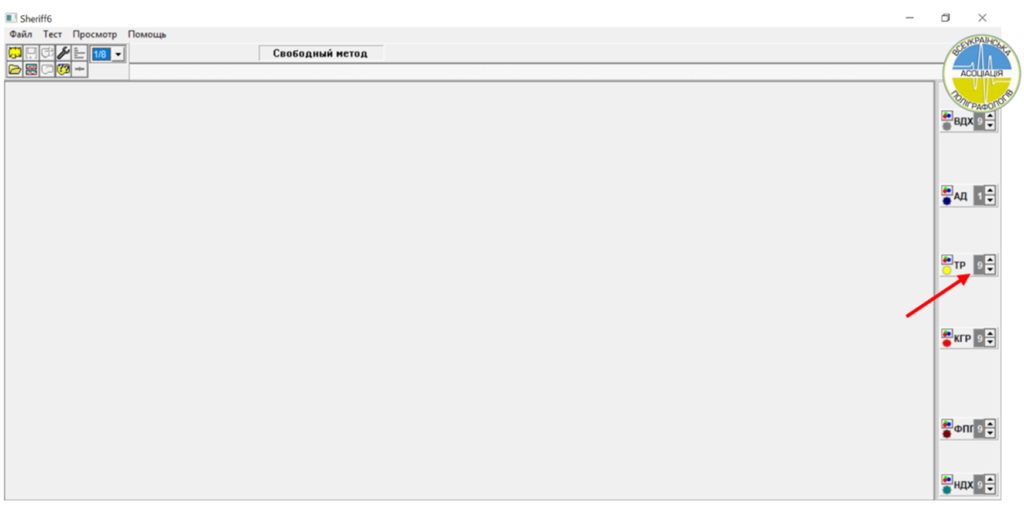

Відкривається вікно програми Sheriff6:

Якщо в даному вікні ми бачимо «ТР», а не «ТРМ», то це означає, що «керуючий» файл ми знайшли.

Якщо в даному вікні було б «ТРМ», то це означає, що керуючий файл «Sheriff6.ini» потрібно шукати в іншому місці на диску С, використовуючи пошук:

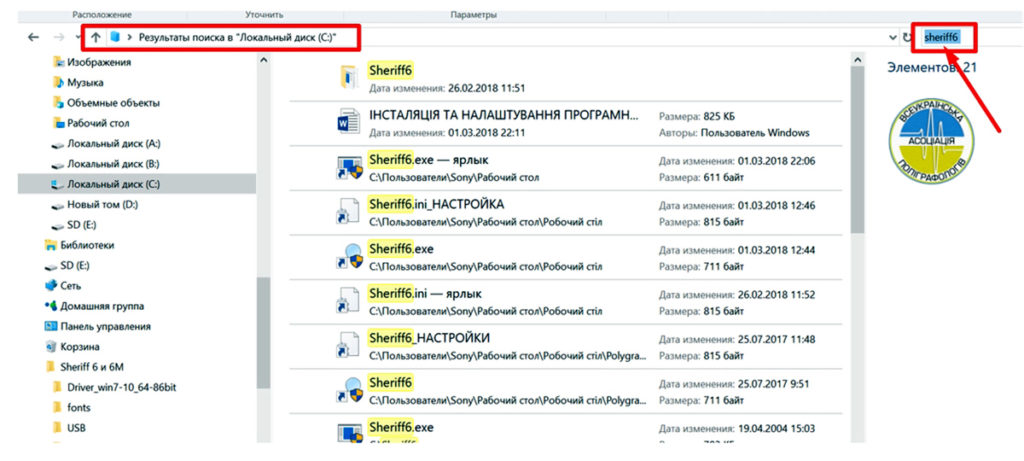

За результатами пошуку «керуючий» файл буде знаходитись у теці



“AppData”. Після знаходження «керуючого» файлу ми так само створюємо для нього ярлик та розміщуємо на робочому столі.



Таким чином, у нас на робочому столі є два ярлики:

1. exe – для запуску програми Sheriff6

2. ini – для налаштування програми Sheriff6




4. ДОДАВАННЯ КАНАЛУ «МІКРОФОН» ДО ПО SHERIFF6

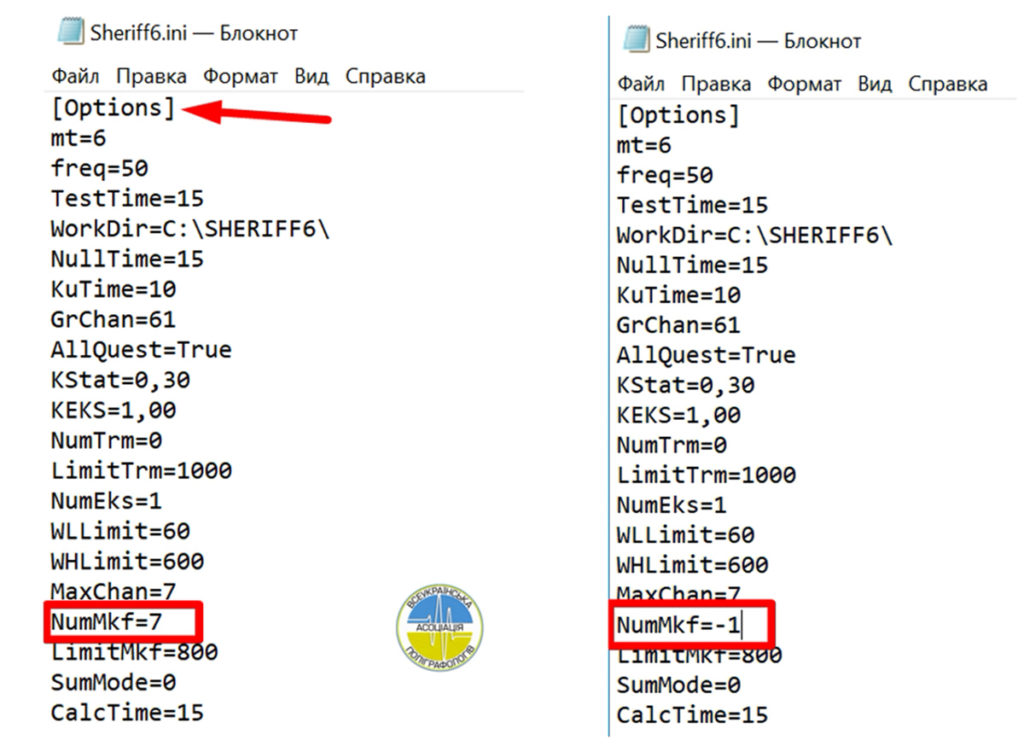

Після інсталяції ПО Sheriff6 в ньому відсутній канал мікрофону, а тому потрібно відкрити «керуючий» файл та знайти розділ «Options», а в цьому розділі строку NumMkf=7. Змінюємо в строці «NumMkf» число 7 (сім) на -1 (мінус один).

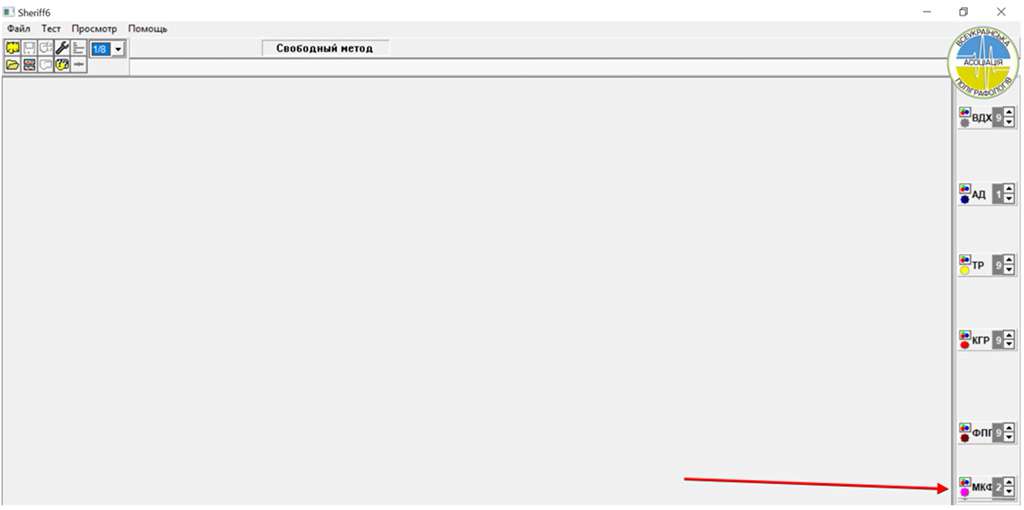

Зберігаємо зміни. Запускаємо повторно Sheriff6 та бачимо, що зявився канал «МКФ».


5. ПІДКЛЮЧЕННЯ ПОЛІГРАФУ, НАЛАШТУВАННЯ ПІДСИЛЕНЬ ТА УСУНЕННЯ ІНВЕРСІЇ

Закриваємо ПО Sheriff6 та підключаємо через USB-роз’єм поліграф.

Після підключення запускаємо ПО Sheriff6.

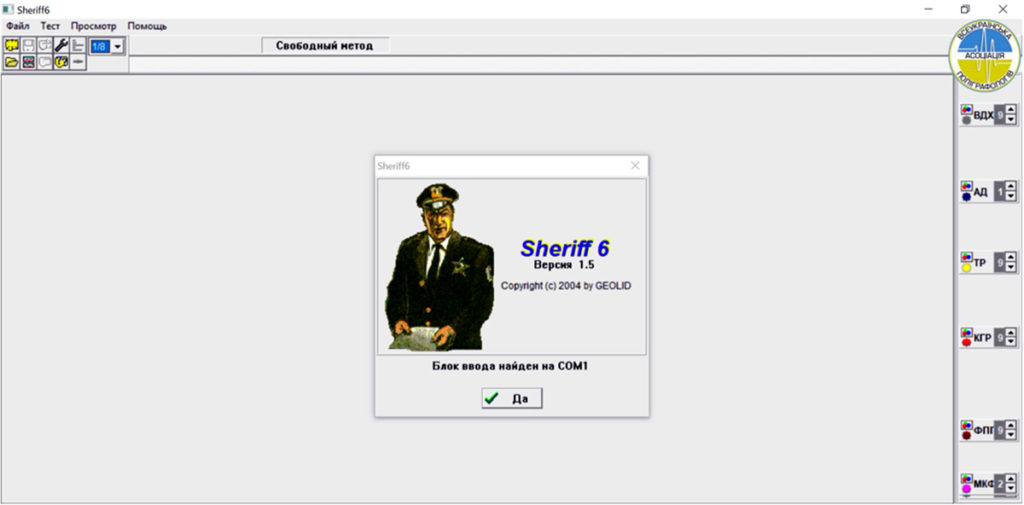

Бачимо вікно, що підтверджує знаходження поліграфу:

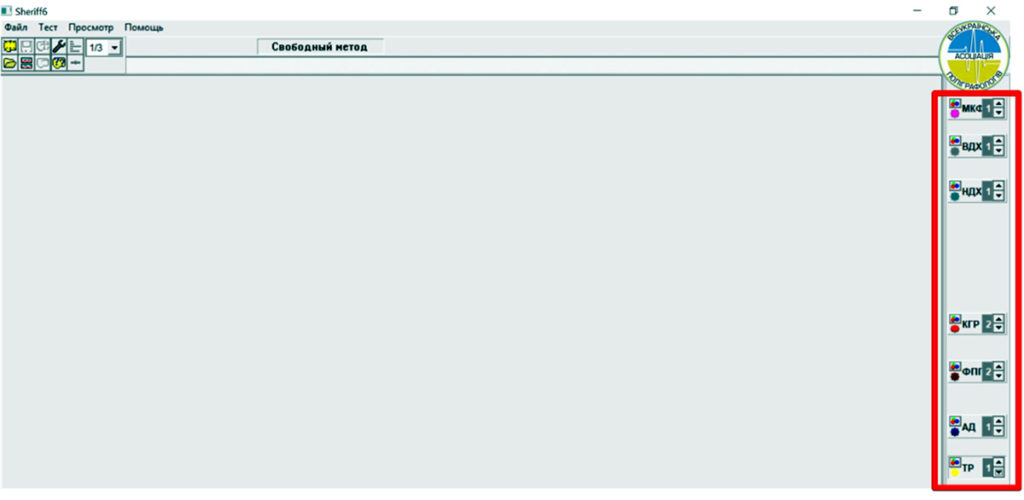

Розташовуємо значки каналів зверху донизу згідно малюнку.

Виставляємо оптичне підсилення на каналах згідно малюнку.

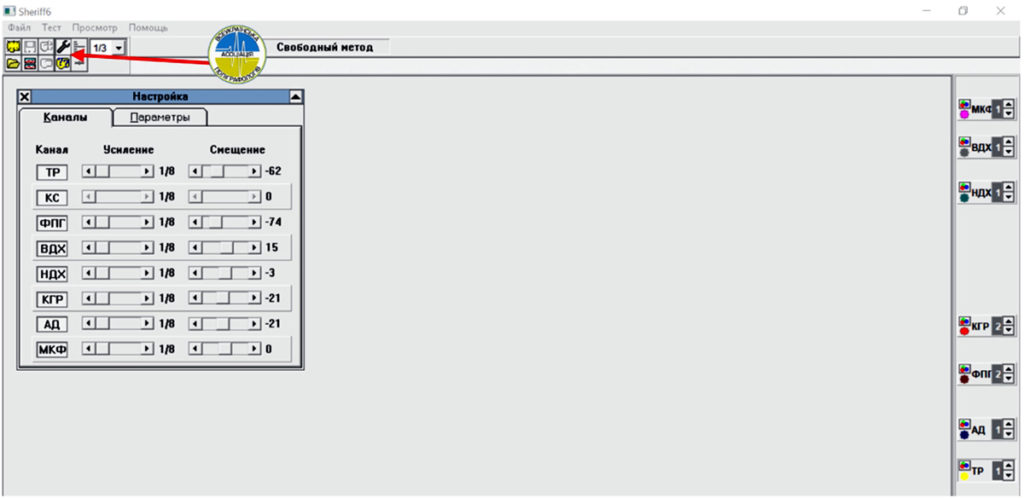

Натискаємо кнопку налаштування каналів.

Налаштовуємо апаратне підсилення всіх каналів на мінімум – 1/8.

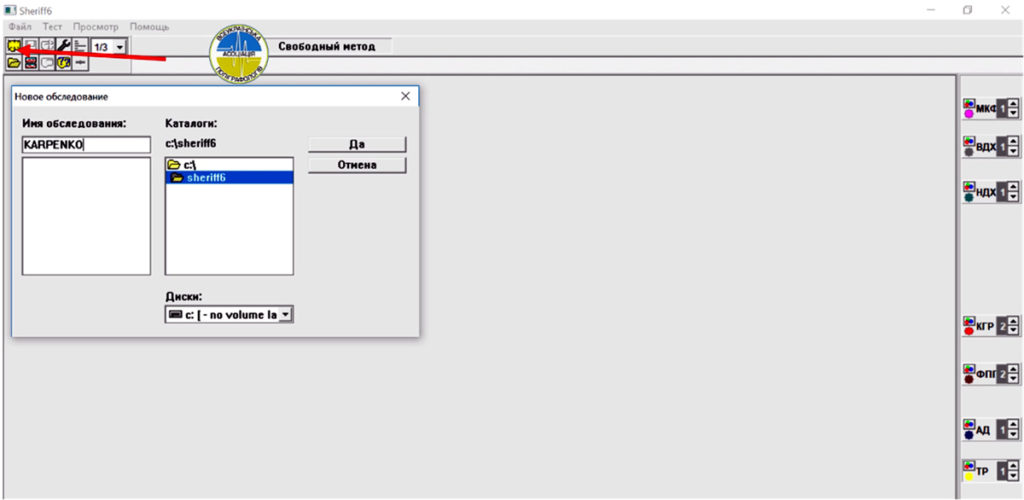

Натискаємо кнопку для створення нового дослідження та створюємо його, надавши необхідне ім’я.

Створюємо Тест1 та вписуємо в нього необхідні запитання.

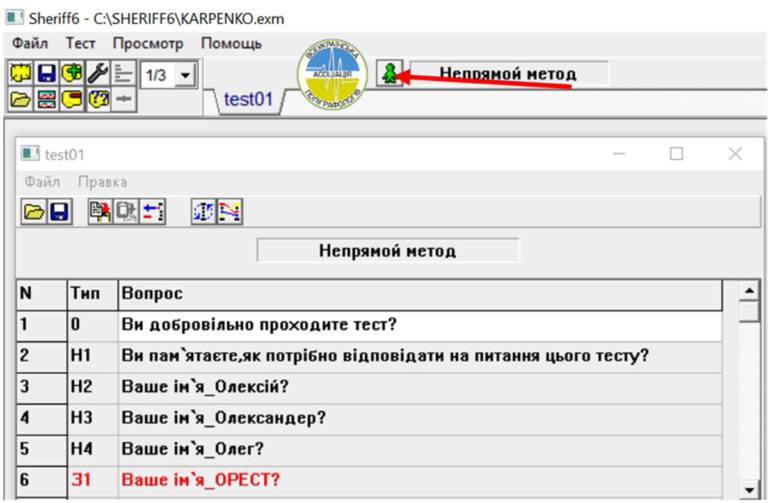

Для початку тесту натискаємо на кнопку з зображенням «зеленого чоловіка».

Спочатку натискаємо кнопку центрування каналів «О».

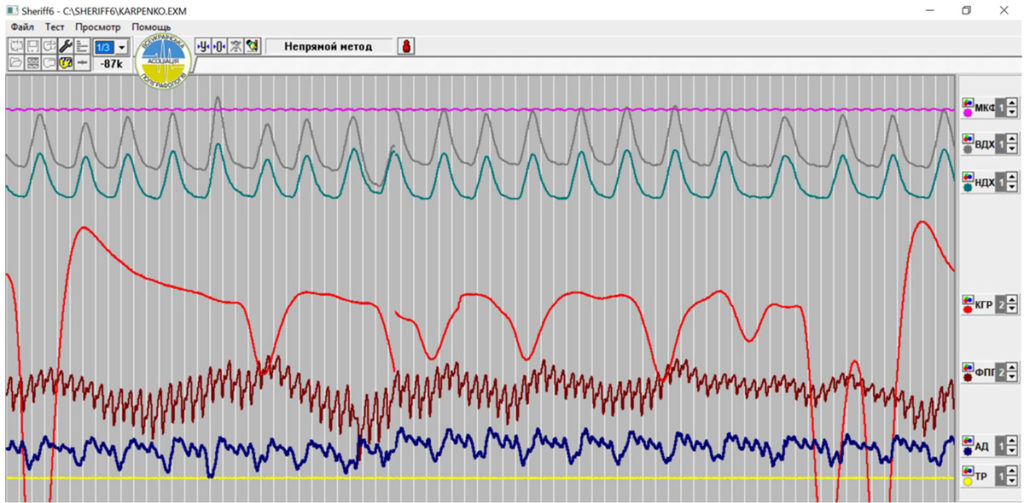

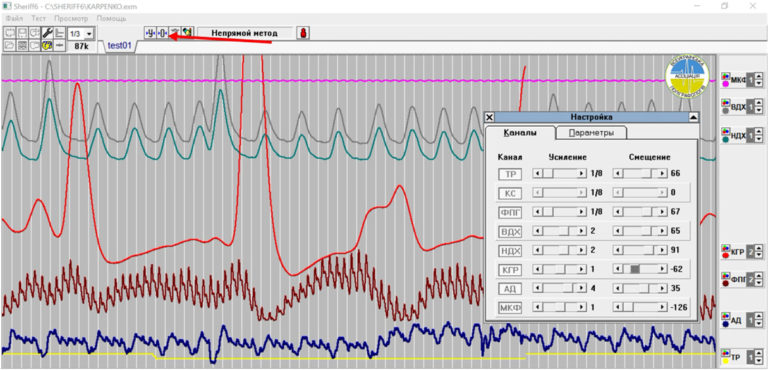

Потім відкриваємо вікно апартного підсилення та налаштовуємо належне підсилення каналів згідно особливостей особи, що проходить дослідження.


6. ІНВЕРСІЯ

Інколи після запуску поліграфа на поліграмах спостерігається «інверсія» – явище, коли показники того чи іншого каналу (КГР, ФПГ, КС, ВДХ, НДХ) відображаються зворотно по направленню чи значенню.

Тобто, крива у випадку КГР збільшується не вверх – а вниз, у випадку ФПГ – дикротичний зубець розташовується не праворуч, а ліворуч; у випадку КС – маємо від’ємне значення показника, приклад на малюнку:

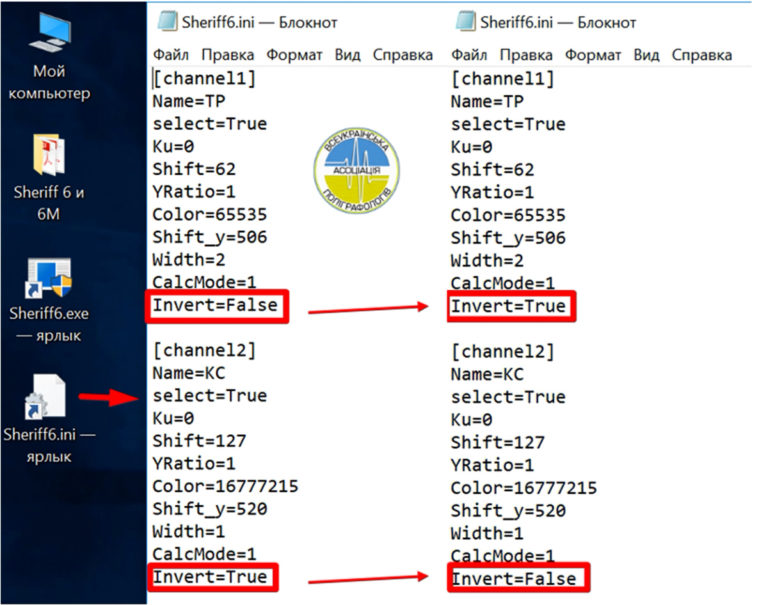

Для того, щоб налаштувати канали належним чином та позбутись інверсії необхдіно відкрити «керуючий» файл, знайти розділ відповідно каналу та у графі “Invert” змінити значення з True на False або навпаки.

!!! Важливо: значення в графі “select” залишаємо незмінним.

Зміни проводимо звичайним редагуванням тексту та збереженням відповідних змін.


Завантажити | скачати програмне забезпечення Sheriff 6, 6m та 6 mu можливо на сайті

http://sheriff.company/


ІНСТАЛЯЦІЯ ПРОГРАМИ “SHERIFF 6 mu”

1. ВСТАНОВЛЕННЯ ПРОГРАМИ “SHERIFF 6 mu” (ШЕРИФ 6 му)

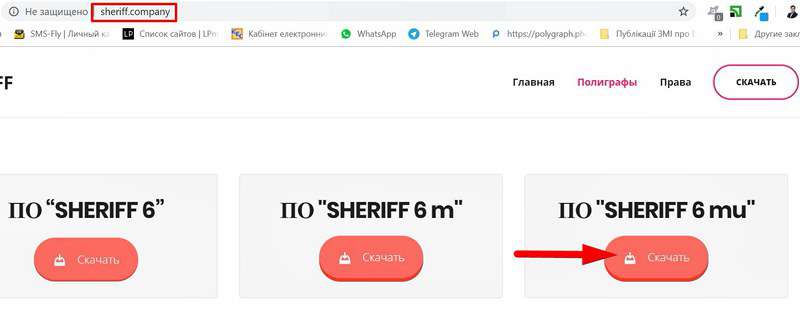

Завантажуємо інсталяційний файл ПО Sheriff 6mu з сайту http://sheriff.company/

sheriff шериф шеріф програма полиграф скачать

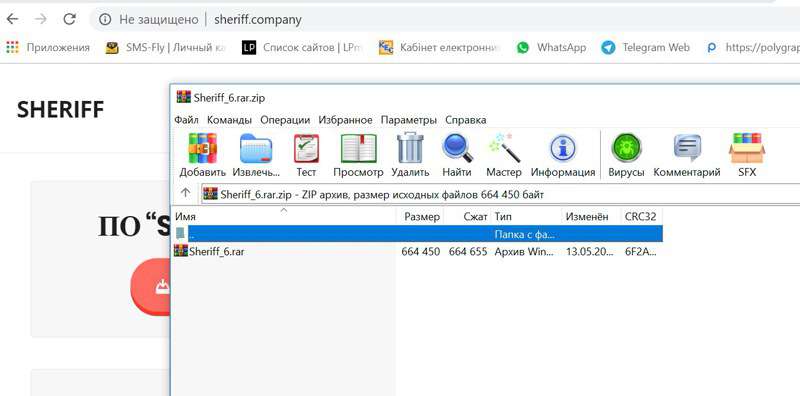

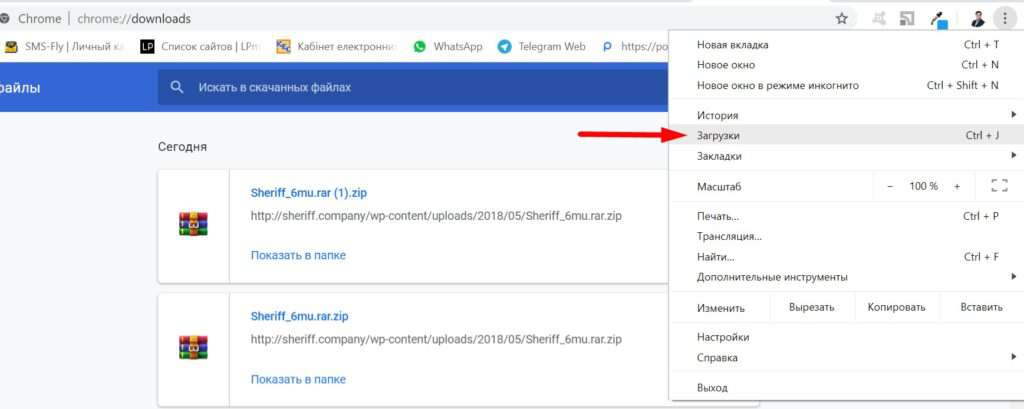

В завантаженнях браузера знаходимо архів програми, розпаковуємо його та переміщуємо на Робочий стіл комп’ютера.

sheriff шериф шеріф програма полиграф скачать

sheriff шериф шеріф програма полиграф скачать


Надаємо всі дозволи на встановлення, обираємо мову та продовжуємо встановлення.

sheriff шериф шеріф програма полиграф скачать

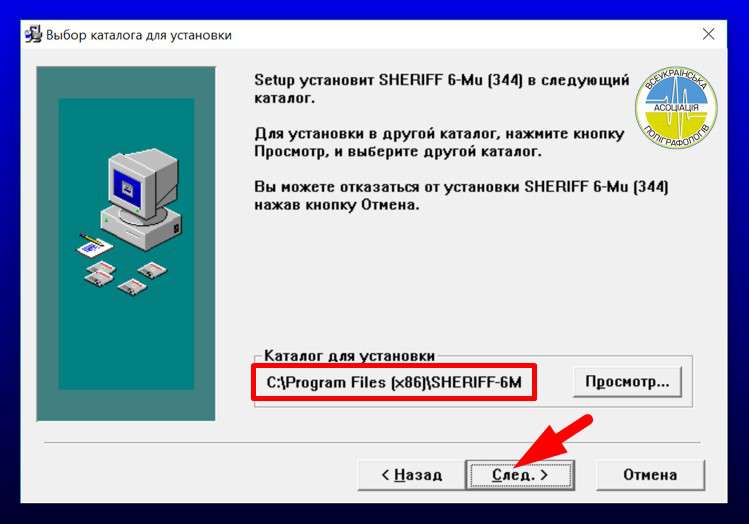

Не змінюємо місце встановлення – диск С, що пропонуються програмою:

sheriff шериф шеріф програма полиграф скачать

У випадку, якщо програма буде встановлювати додаткові компоненти, надаємо їй дозволи на це:

sheriff шериф шеріф програма полиграф скачать

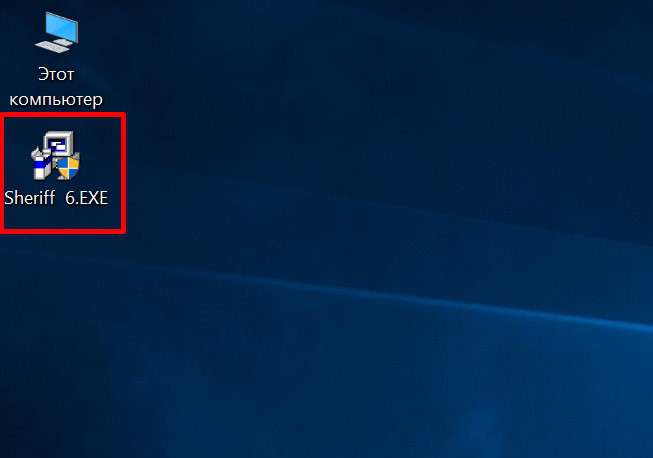

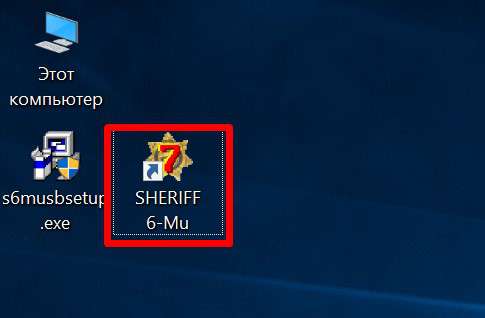

Після завершення інсталяції на робочому столі з’явиться ярлик вже встановленої програми Sheriff 6 mu:

sheriff шериф шеріф програма полиграф скачать

Натисніть двічі на цей ярлик та переконайтесь, що все пройшло успішно. Повідомлення про незнайдений пристрій є цілком нормальним, не хвилюйтесь. Програма Sheriff 6mu встановлена належним чином, тепер залишилось встановити необхідні драйвера для поліграфа та провести додаткові налаштування. Про це нижче.

sheriff шериф шеріф програма полиграф скачать


2. ВСТАНОВЛЕННЯ ДРАЙВЕРІВ ДЛЯ ТОГО, ЩОБ КОМП’ЮТЕР “ЗНАЙШОВ” ВАШ ПОЛІГРАФ

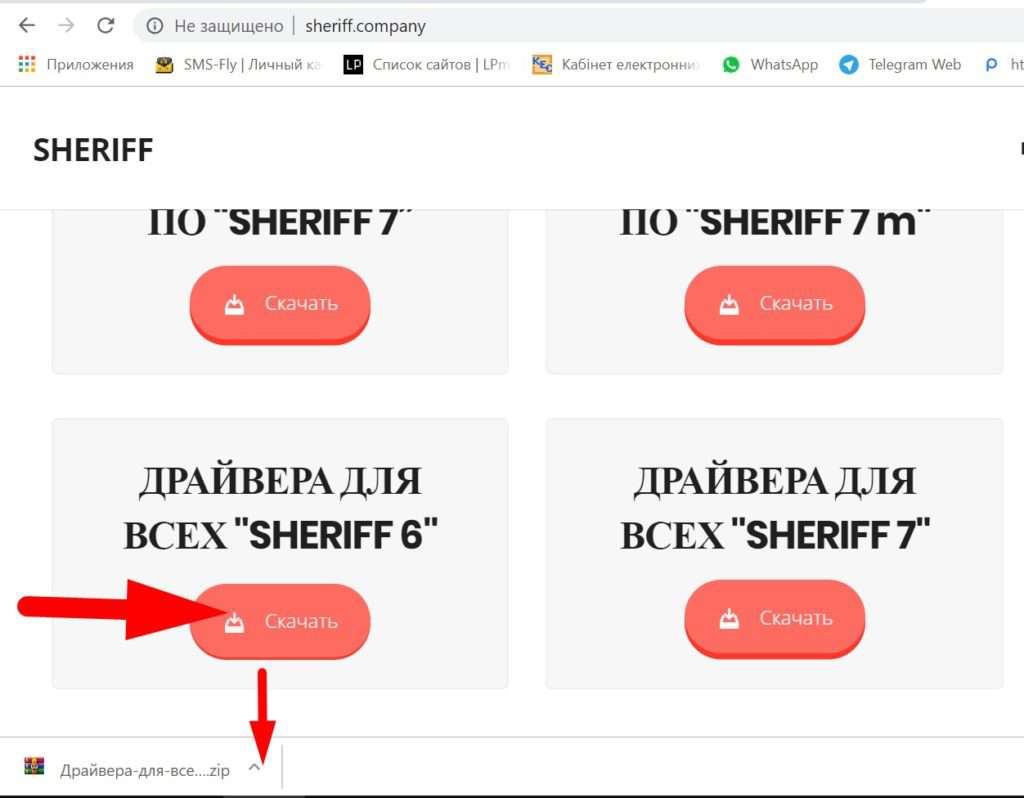

Скачуємо драйвера для поліграфа та ПО Sheriff6 на сайті http://sheriff.company/

sheriff шериф шеріф програма полиграф скачать

У завантаженнях Вашого браузера знаходимо архів, розпаковуємо його та розміщуємо на Робочому столі комп’ютера:

sheriff шериф шеріф програма полиграф скачать



Встановлюємо ТРИ драйвери:

Перший драйвер

Відкриваємо на робочому столі теку «Драйвера для всех Sheriff 6» та знаходимо в ній теку «USB».

Відкриваємо теку «USB».

В теці «USB» знаходимо файл «ftdisetup.exe». Запускаємо його подвійним натисканням лівої кнопки «миші» та надаємо дозвіл на встановлення.

Другий драйвер

В теці «USB» знаходимо теку «USB_FTDI_DRIVER».

Відкриваємо її.

В теці «USB_FTDI_DRIVER» знаходимо файл «ftdisetup.exe».

Запускаємо його подвійним натисканням лівої кнопки «миші» та надаємо дозвіл на встановлення.

Третій драйвер

Відкриваємо на робочому столі теку «Sheriff 6 и 6М» та знаходимо в ній теку «Обязательный драйвер».

Відкриваємо теку «Обязательный драйвер».

В теці «Обязательный драйвер» знаходимо теку «CP210x_Windows_Drivers».

Відкриваємо її.

В теці «CP210x_Windows_Drivers» знаходимо файл «CP210xVCPInstaller_x86.exe» – для Windows 32 bit; або  файл «CP210xVCPInstaller_x64.exe» – для Windows 64 bit.

Запускаємо його подвійним натисканням лівої кнопки миші.

Даємо всі згоди та приймаємо запропоновані в ході інсталяції умови.


3. «КЕРУЮЧИЙ» ФАЙЛ

Для налаштування ПО Sheriff6 знаходимо «керуючий» файл “Sheriff6.ini”

«Керуючий» файл в більшості випадків розташовується на диску С в теці AppData – Roaming – Sheriff6.

!!! Файл може знаходиться і в іншому місці, будьте уважні. При установці система іноді “кидає” його в інші теки на диску С.

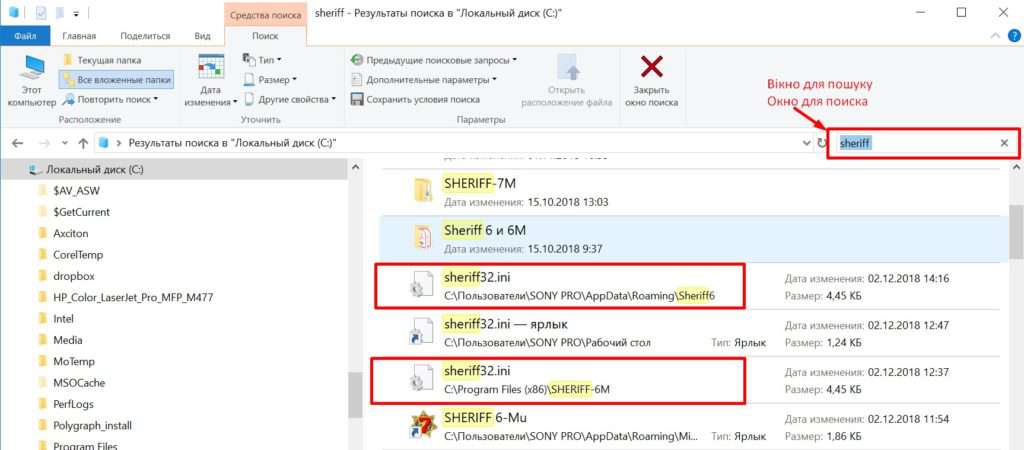

Знайти його можна через пошук файлів. Для цього заходимо на диск С і в вікно пошуку вбиваємо слово “sheriff”. Пошук іноді займає близько 2-5 хвилин, будьте терплячі, дочекайтеся завершення процедури пошуку і відображення всіх файлів, в назві яких є слово “sheriff”.

Зверніть увагу, що нам потрібен саме файл “sheriff32.ini”, розширення “ini” як раз і означає, що цей файл – керуючий.

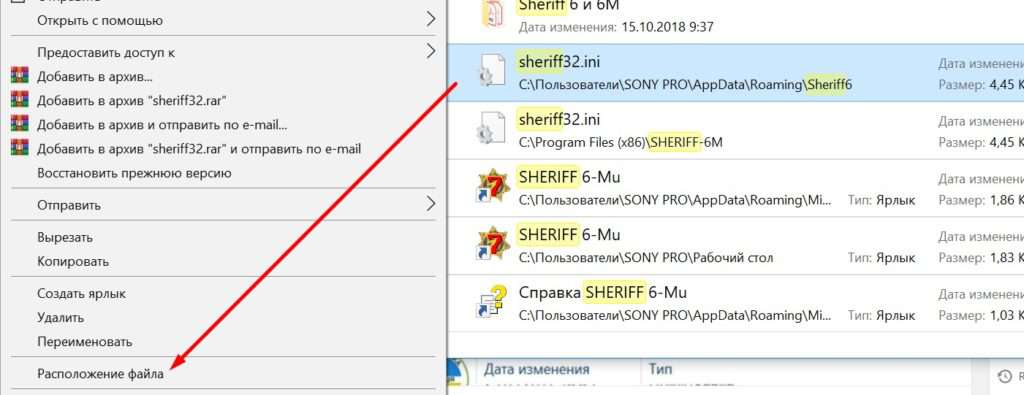

По закінченню процедури пошуку в результатах може з’явиться відразу ДВА файли “sheriff32.ini”. Це нормально. Керуючим де-факто є тільки один з них. Який саме ми встановимо в наступному пункті.

настройка програми шериф sheriff как добавить канал микрофона мікрофона sheriff polygraph поліграф полиграф

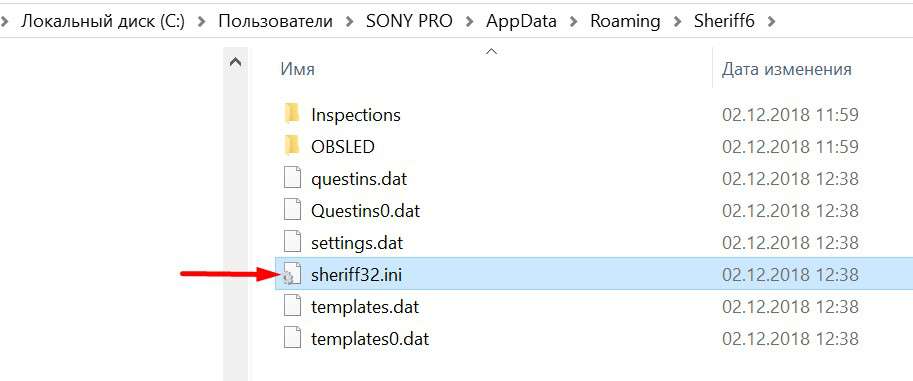

Відкриваємо цей файл в теці, де він знаходиться, натиснувши праву клавішу миші та викликавши контекстне меню:

sheriff шериф шеріф програма полиграф скачать


Відркиваємо цей файл подвійним натисканням лівої клавіші миші в програмі “Блокнот”:

sheriff шериф шеріф програма полиграф скачать

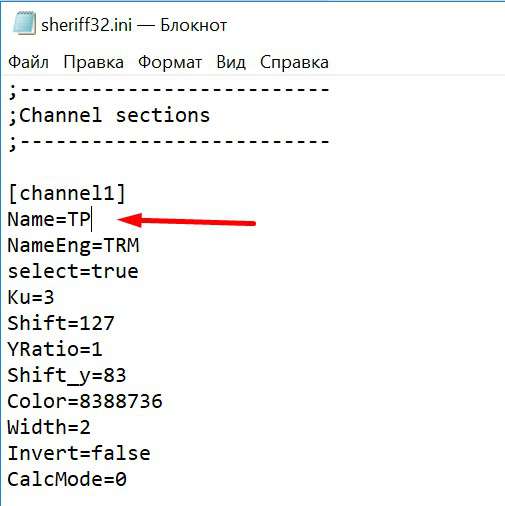

В самому файлі змінюємо в строфі Name=ТРМ на Name=ТР та зберігаємо зміни. Цими діями ми змінили назву каналу тремора в програмі Sheriff 6mu. Раніше іконка була ТРМ, тепер повинна стати ТР.

sheriff шериф шеріф програма полиграф скачать

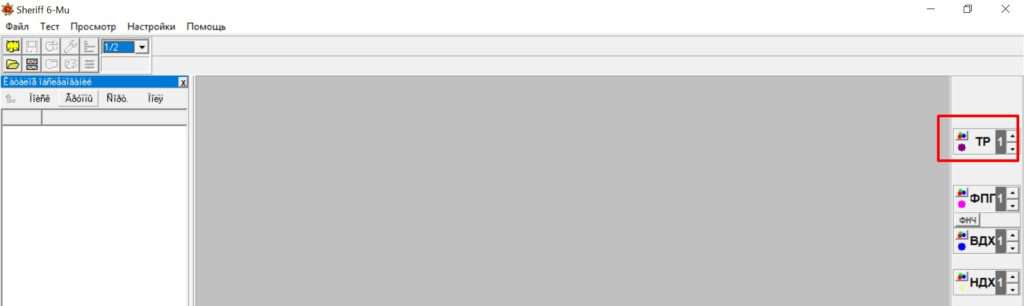

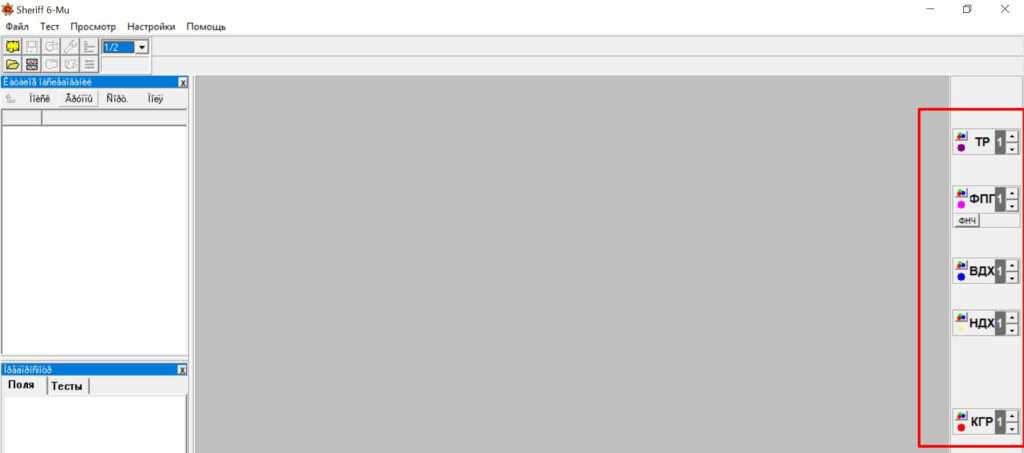

Запускаємо програму Sheriff 6mu та переконуємось, що все вдалося:

sheriff шериф шеріф програма полиграф скачать

!!! Якщо назва іконки залишилося “ТРМ”, це означаэ, що Ви зробили зміни не в керуючому файлі.

Внесіть аналогічні зміни в іншому файлі “sheriff32.ini”, який був також знайдений під час пошуку.

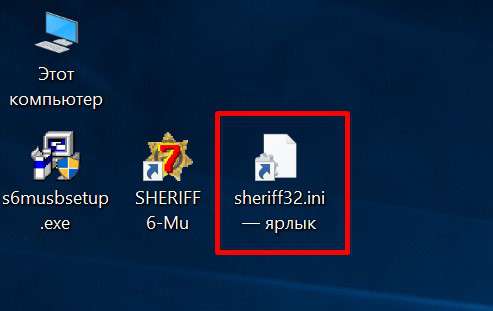

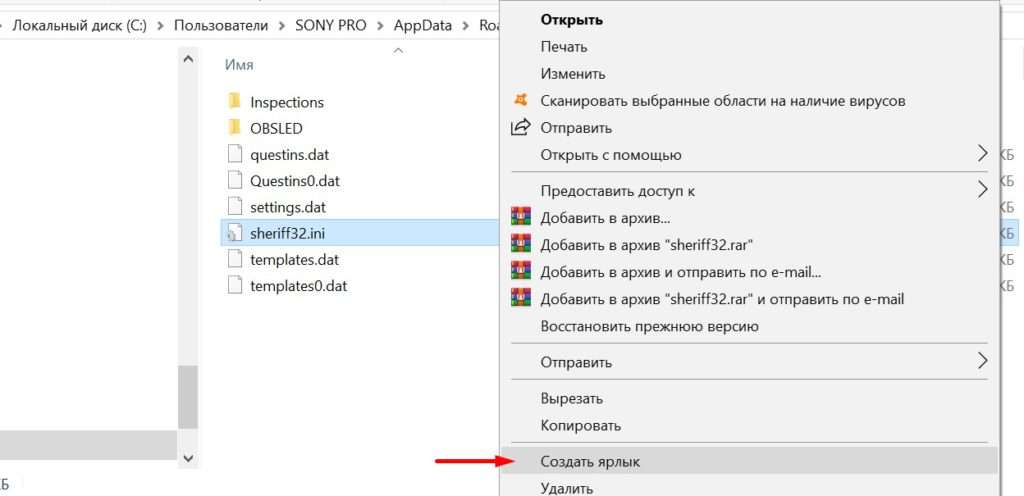

Тепер створюємо для керуючого файлу ярлик та розміщуємо його на робочому столі:

sheriff шериф шеріф програма полиграф скачать

sheriff шериф шеріф програма полиграф скачать




4. ДОДАВАННЯ КАНАЛІВ “АД” (АРТЕРІАЛЬНИЙ ТИСК) ТА «МІКРОФОН» ДО ПО SHERIFF6mu

Після інсталяції ПО Sheriff6mu в ньому інколи відсутній канал артеріального тиску – АД та канал мікрофону – МКФ. Це трапляється через особливості розширення деяких моніторів та заводських налаштувань.

sheriff шериф шеріф програма полиграф скачать

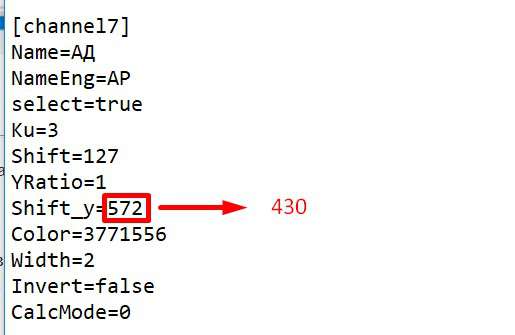

Для того, що додати іконку каналу АД потрібно відкрити «керуючий» файл та знайти розділ «channel 17 Name=АД». В цьому розділі змінюємо значення “572” в строфі “Shift_y=”. Значення “572” видаляємо, а замість нього прописуємо “430” та зберігаємо зміни:

sheriff шериф шеріф програма полиграф скачать

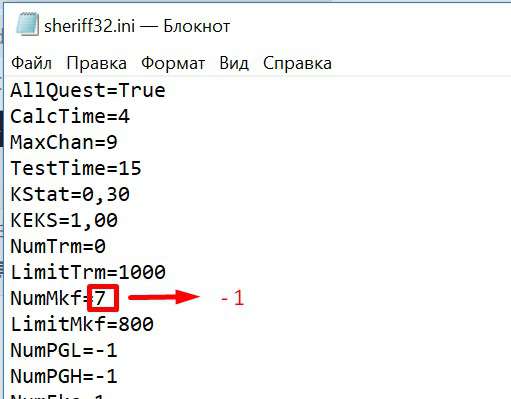

Тепер додаємо канал мікрофону – МКФ: потрібно відкрити «керуючий» файл та знайти розділ «Options», а в цьому розділі строку NumMkf=7. Змінюємо в строці «NumMkf» число 7 (сім) на -1 (мінус один).

sheriff шериф шеріф програма полиграф скачать

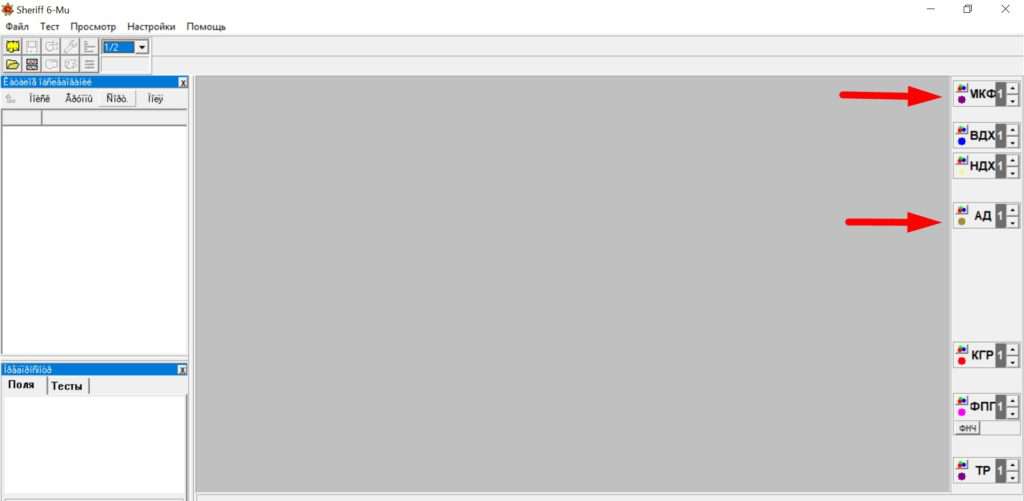

Зберігаємо зміни. Запускаємо повторно Sheriff6mu та бачимо, що з’явилися два канали: “АД” та “МКФ”:

sheriff шериф шеріф програма полиграф скачать


5. ПІДКЛЮЧЕННЯ ПОЛІГРАФУ

Закриваємо ПО Sheriff6mu та підключаємо через USB-роз’єм поліграф.

Після підключення запускаємо ПО Sheriff 6mu.

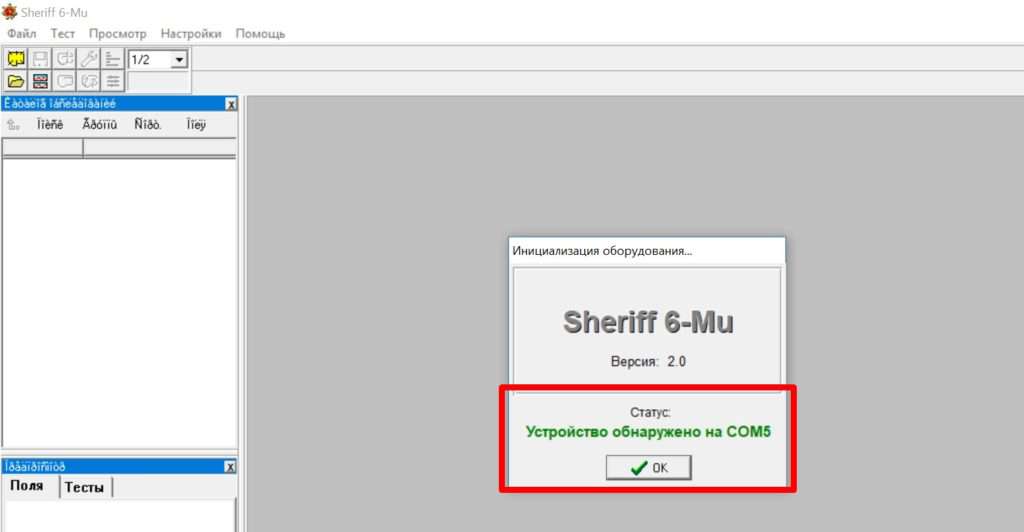

Бачимо вікно, що підтверджує знаходження поліграфу:

sheriff шериф шеріф програма полиграф скачать

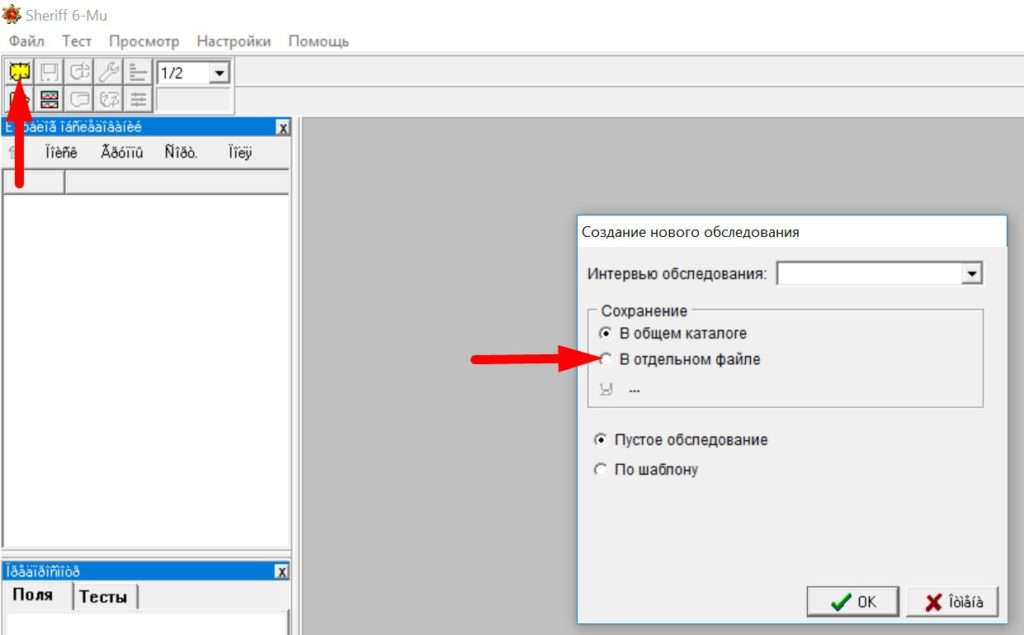

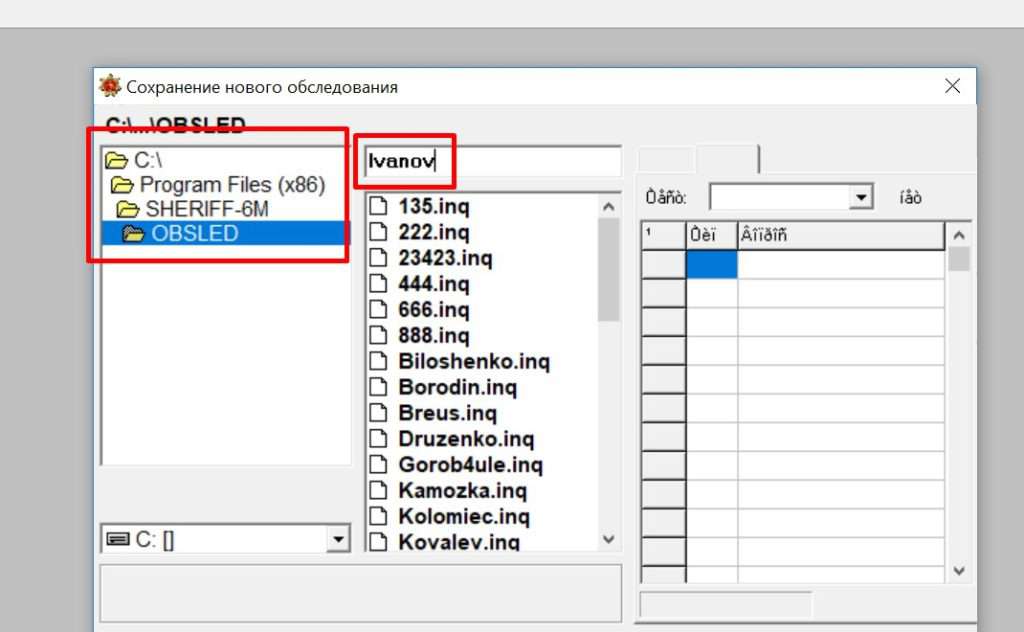

Створюємо нове дослідження Ivanon (як приклад) в окремому файлі за адресою: диск С – Program Files (x86) – Sheriff6 – OBSLED

настройка програми шериф sheriff как добавить канал микрофона мікрофона sheriff polygraph поліграф полиграф

настройка програми шериф sheriff как добавить канал микрофона мікрофона sheriff polygraph поліграф полиграф

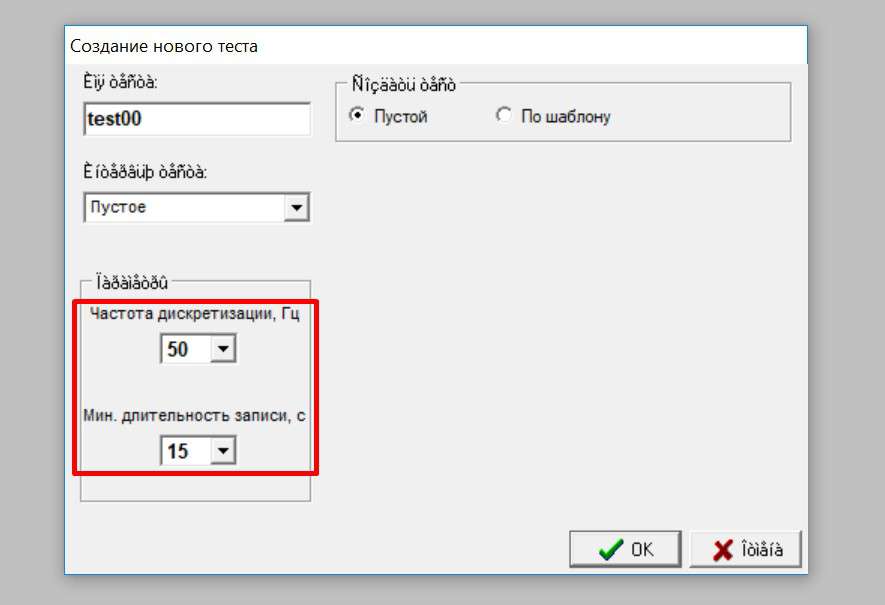

Частоту дискретизації залишаємо 50 Гц, а мінімальну довжину запису виставляємо – 15 сек.

настройка програми шериф sheriff как добавить канал микрофона мікрофона sheriff polygraph поліграф полиграф

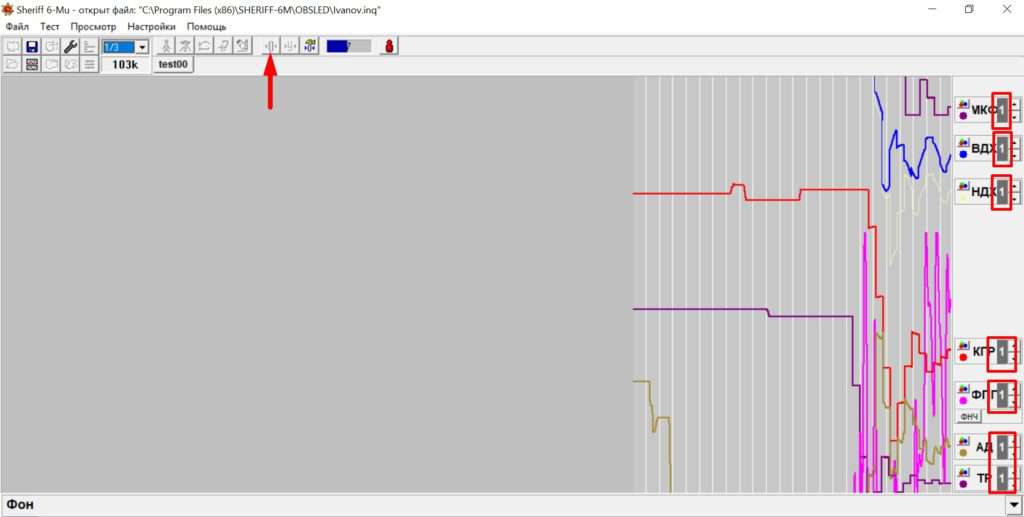

Після запуску запису поліграми виставляємо оптичні підсилення праворуч на іконках на позначку “1” та натискаємо клавішу “0” для центрування кривих напроти іконок.

настройка програми шериф sheriff как добавить канал микрофона мікрофона sheriff polygraph поліграф полиграф

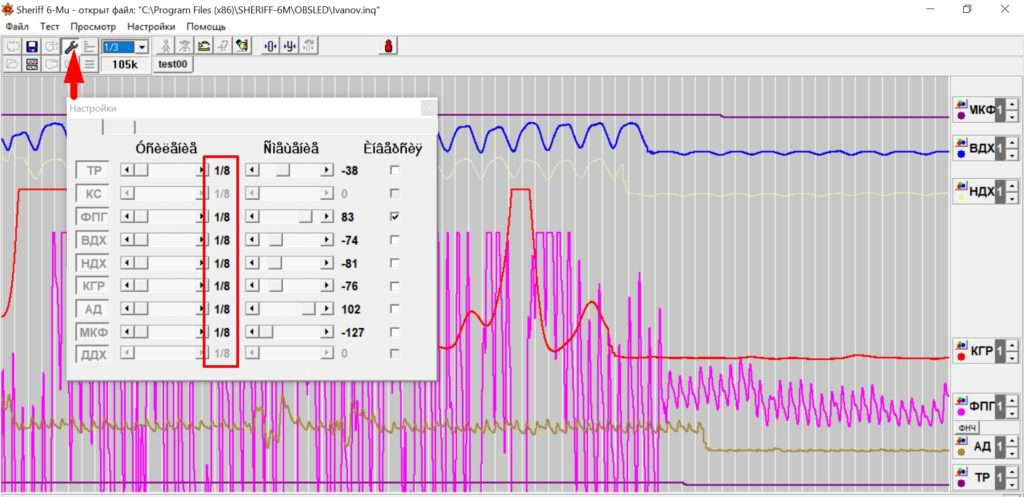

Після центрування виставляємо інструментальне підсилення на 1/8 спочатку, щоб отримати рівну та читабельну поліграму.

настройка програми шериф sheriff как добавить канал микрофона мікрофона sheriff polygraph поліграф полиграф

Тепер вже виставляємо необхідне інструментальне підсилення. Бачимо, що криві дихання відображаються неправильно – це ІНВЕРСІЯ. Інверсія можлива на будь-яких кривих. В даному випадку інверсія на верхньому та нижньому диханні, при вдиху гострі вугли повинні бути зверху, а вони направлені вниз.

настройка програми шериф sheriff как добавить канал микрофона мікрофона sheriff polygraph поліграф полиграф

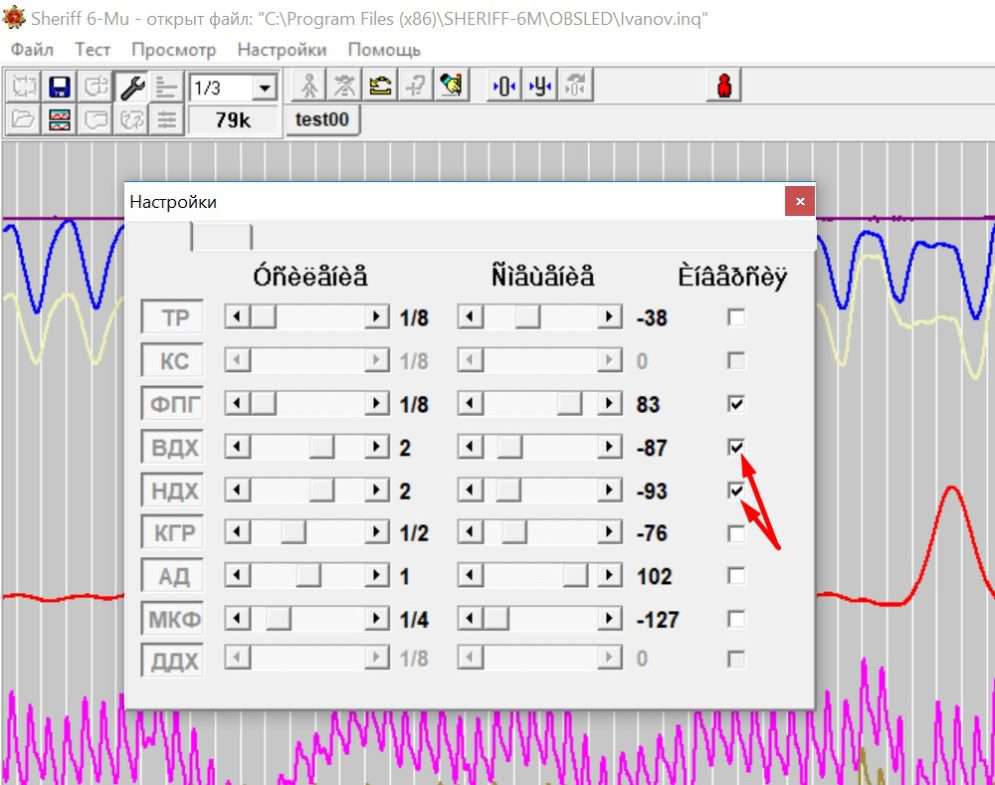

Щоб криві відображались правильно і усунути інверсію по каналам потрібно виставити відповідні “галочки” напроти каналів у налаштуваннях:

настройка програми шериф sheriff как добавить канал микрофона мікрофона sheriff polygraph поліграф полиграф

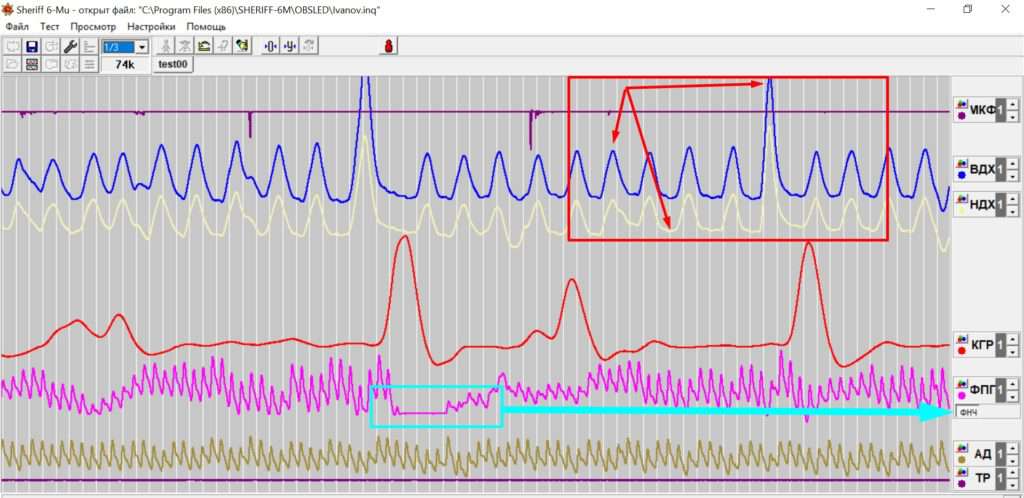

Після збереження бачимо, що тепер при вдиху гострі вугли кривих направлені вгору – це вірні налаштування цих кривих.

Для того, щоб крива ФПГ не сплощувалась, потрібно натиснути клавішу “ФНЧ” біля іконки “ФПГ”.

настройка програми шериф sheriff как добавить канал микрофона мікрофона sheriff polygraph поліграф полиграф




Сподіваємоь, що цей матеріал був корисний для Вас.

Ведмидь Владимир ВАП полиграфолог

Ведмідь Володимир Анатолійович, виконавчий директор ВСЕУКРАЇНСЬКОЇ АСОЦІАЦІЇ ПОЛІГРАФОЛОГІВ

Якщо у Вас виникнуть додаткові питання по налаштуванню ПО Sheriff 6 і 6mu, пишіть на пошту info@polygraph.ua або телефонуйте на номер +38 (096) 9669000 (доступний viber, telegram, whatsap).

Володимир Ведмідь, виконавчий директор Всеукраїнської асоціації поліграфологів, безкоштовно проконсультує Вас.
